Maxim宣布推出MAX22500E、MAX22501E和MAX22502ERS-485收发器，帮助工业客户将数据速率提高2倍、电缆长度延长50%。

买连接器网专注整合全球优质JAE连接器现货代理商资源，是国内领先的TE（泰科电子，TYCO）、Molex（莫仕）、JAE、JST、FCI、Samtec（申泰）、Amphenol（安费诺）连接器采购服务平台，轻松满足您的连接器采购需求。

有关MAX22500E更多信息，请访问：https://www.maximintegrated.com/cn/products/interface/transceivers/MAX22500E.html

有关MAX22501E更多信息，请访问:https://www.maximintegrated.com/cn/products/interface/transceivers/MAX22501E.html

有关MAX22502E更多信息，请访问:https://www.maximintegrated.com/cn/products/interface/transceivers/MAX22502E.html

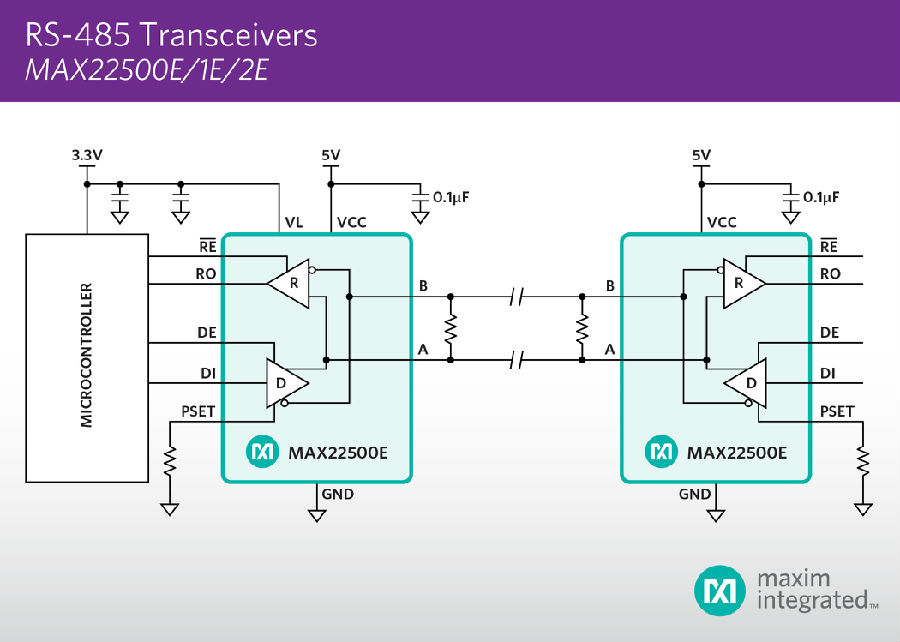

下载方框图：https://www.maximintegrated.com/content/dam/images/newsroom/2017/MAX22500E-MAX22501E-MAX22502E-PR.jpg

对于要求远距离下实现精确控制的运动系统，设计者面临在长电缆下保证更快数据率和更高可靠性的挑战。例如，由于生产现场必须在更远距离快速、精确地传输数据，低速器件无法满足需求。

MAX22500E/MAX22501E(半双工)和MAX22502E(全双工)具有高ESD保护的RS-485/RS-422收发器可以在50m距离下支持高达100Mbps的通信速率。在提供业界最快数据率的同时，实现长电缆的高精度、高成效、可靠通信，有力支持运动控制等高速传输应用。与竞争方案相比，MAX22500E和MAX22502E的可调节预加重功能将数据率提高2倍，有效提高编码器分辨率、降低延迟。预加重可将电缆传输距离延长50%，实现更远距离的通信。较大的接收器滞回(250mV)为EFT提供优异的可靠性。此外，通过改善信号完整性和可靠性，允许系统设计人员使用更低成本的电缆，实现同等的性能水平。收发器工作在-40°C至+125°C温度范围。

主要优势

可靠通信：在50m距离下实现100Mbps通信(或100m下50Mbps);可调节预加重功能保证高速率下的数据完整性;250mV接收器滞回提高EFT鲁棒性

高性能：数据速率高达100Mbps，支持更高分辨率、更可靠的通信;低至1.6V的低压逻辑接口提高灵活性;改善信号完整性，有效降低昂贵的电缆成本

小尺寸：采用小尺寸8、10和12引脚TDFN封装，减小封装面积

评价

Databeans公司研发总监SusieInouye表示：“最新系列的RS-485收发器再次证明Maxim为工业和运动控制市场重大贡献，不断突破极限，满足客户面临的挑战。”

“我们的方案为客户提供了系统升级的灵活性和性能。”MaximIntegrated工业和医疗健康事业部执行业务经理TimothyLeung表示：“例如，能够在保证相同架构的情况下更换IC。同样地，终端客户可以调节数据速率和电缆长度。”

供货及价格

MAX22500E采用10引脚TDFN(3mmx3mm)封装，价格为3.51美元(1000片起，FOBUSA)，可通过Maxim网站及特许经销商购买

MAX22501E采用8引脚TDFN(3mmx3mm)封装，价格为1.79美元(1000片起，FOBUSA)，可通过Maxim网站及特许经销商购买

MAX22502E采用12引脚TDFN(3mmx3mm)封装，价格为3.94美元(1000片起，FOBUSA)，可通过Maxim网站及特许经销商购买

提供MAX22500EEVKIT#、MAX22501EEVKIT#和MAX22502EEVKIT#评估套件，价格均为95美元
